RSS选型计算
> 为什么要用电气柜制冷产品?
■ 设备部件发热(发热量Qv)

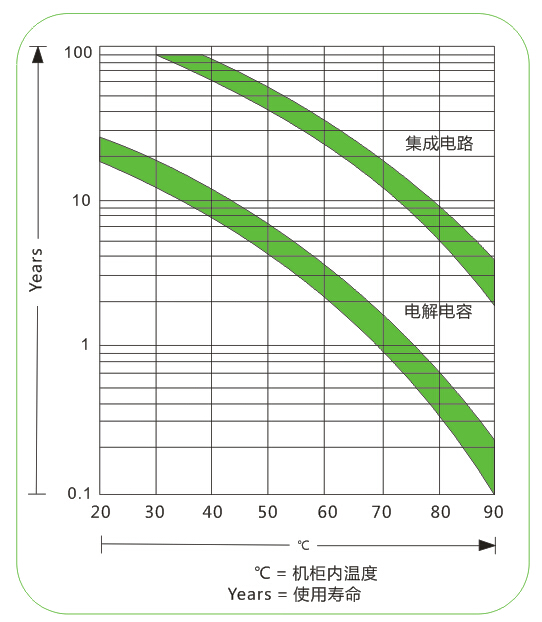

■ 电子元器件的使用寿命和机柜内的温度密切相关
■ 高温将缩短电子元器件的使用寿命（环境温度每上升10℃，元器件使用寿命将缩短50％）
为保障电子元器件的稳定运行，必须合适的排放热量。
> 为什么要用电气柜制冷产品?
■ 设备部件发热(发热量Qv)
■ 电子元器件的使用寿命和机柜内的温度密切相关
■ 高温将缩短电子元器件的使用寿命（环境温度每上升10℃，元器件使用寿命将缩短50％）
为保障电子元器件的稳定运行，必须合适的排放热量。
> 分析(热传递方式)
从物理学角度，热传递有3种方式：导热、对流、辐射。
对电气柜而言，热负荷计算包括了以下几个方面：
■ 围护结构与外界环境的得热负荷；
■ 柜内空气流通的热负荷；
■ 设备散热负荷，包括运转设备和照明等；
■ 操作人员的热负荷；
■ 辐射得热负荷，包括阳光透过玻璃得热和围护结构受
日照得热。
对以上几种得热来源计算后得到的总热负荷，才是电气柜需
求的散热量。
热量传递
Tu：电气柜所处最高环境温度℃
Ti：电气柜内期望温度℃
自然散热
适用于：Tu<Ti
强制散热
适用于：Tu<Ti，及Tu≧Ti
热力分析
Tu<Ti
过滤器 (R)------------------------------保护等级IP54以下
风扇及过滤器组合(R)---------------保护等级IP54以下
空气/空气热交换器(TAP)----------保护等级IP54及以上
Tu≧Ti
空气/水热交换器(TAW)------------已有循环冷冻水系统
再冷却水系统(RS)-------------------无冷冻水系统
制冷机系统(FCC)--------------------无或不适合使用冷冻水系统
> 对策(热计算4种过程)
计算基本参数
电气柜安装方式：7种
电气柜有效表面积：
■ 单个四周空敞 A=1.8×H×(W+D)+1.4×W×D
■ 单个靠墙 A=1.4×W×(H+D)+1.8×D×H
■ 排柜中最前或最后单元，其余空敞 A=1.4×D×(H+W)+1.8×W×H
■ 排柜中最前或最后单元，靠墙 A=1.4×H×(W+D)+1.4×W×D
■ 排柜中间单元，后面空敞 A=1.8×W×H+1.4×W×D+ D×H
■ 排柜中间单元，靠墙 A=1.4×W×(H+D) + D×H
■ 排柜排柜中间单元，靠墙上面有覆盖 A=1.4×W×H+0.7×W×D+ D×H
A：电气柜有效表面积m²；W：电气柜宽度m；H：电气柜高度m；D：电气柜厚度m
从物理学角度，热传递有3种方式：导热、对流、辐射。
对电气柜而言，热负荷计算包括了以下几个方面：
■ 围护结构与外界环境的得热负荷；
■ 柜内空气流通的热负荷；
■ 设备散热负荷，包括运转设备和照明等；
■ 操作人员的热负荷；
■ 辐射得热负荷，包括阳光透过玻璃得热和围护结构受
日照得热。
对以上几种得热来源计算后得到的总热负荷，才是电气柜需
求的散热量。
热量传递
Tu：电气柜所处最高环境温度℃
Ti：电气柜内期望温度℃
自然散热
适用于：Tu<Ti
强制散热
适用于：Tu<Ti，及Tu≧Ti
热力分析
Tu<Ti
过滤器 (R)------------------------------保护等级IP54以下
风扇及过滤器组合(R)---------------保护等级IP54以下
空气/空气热交换器(TAP)----------保护等级IP54及以上
Tu≧Ti
空气/水热交换器(TAW)------------已有循环冷冻水系统
再冷却水系统(RS)-------------------无冷冻水系统
制冷机系统(FCC)--------------------无或不适合使用冷冻水系统
> 对策(热计算4种过程)
计算基本参数
电气柜安装方式：7种
电气柜有效表面积：
■ 单个四周空敞 A=1.8×H×(W+D)+1.4×W×D
■ 单个靠墙 A=1.4×W×(H+D)+1.8×D×H
■ 排柜中最前或最后单元，其余空敞 A=1.4×D×(H+W)+1.8×W×H
■ 排柜中最前或最后单元，靠墙 A=1.4×H×(W+D)+1.4×W×D
■ 排柜中间单元，后面空敞 A=1.8×W×H+1.4×W×D+ D×H
■ 排柜中间单元，靠墙 A=1.4×W×(H+D) + D×H
■ 排柜排柜中间单元，靠墙上面有覆盖 A=1.4×W×H+0.7×W×D+ D×H
A：电气柜有效表面积m²；W：电气柜宽度m；H：电气柜高度m；D：电气柜厚度m
