热计算4种过程

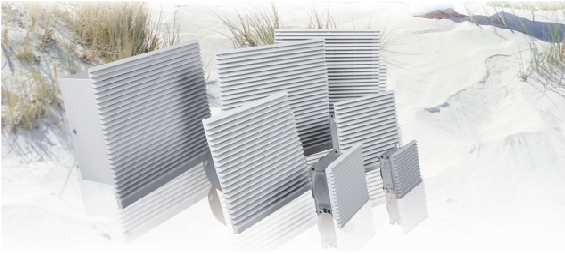

过滤风扇R
> 计算公式
V = f· Qv / △T
f：平衡系数m³k/wh；Qv：柜内发热量w；△T：内外温差k；
V : 所需风量m³/h
f(0-100)=3.1m³k/wh
f(101-250)=3.2m³k/wh
f(251-500)=3.3m³k/wh
f(501-750)=3.4m³k/wh
f(751-1000)=3.5m³k/wh

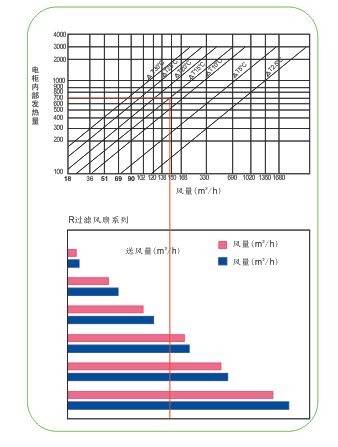

> 特性曲线
已知：柜外环境温度20℃，期望柜内温度35℃，元器件热损耗600w，海拔100m以下。柜内可用电源230V/50Hz。求柜体配置壁装过滤风扇型号。
根据：V = f · Qv / △T，代入上述数据为：
V=3.1*600/(35-20)=124 m³/h；
又：R224-230在配套一个出口过滤器时，风量为160 m³/h > 124 m³/h；
故：选择过滤风扇R224-230＋出口过滤器R224-000是合适的。
> 案例模拟
已知：柜外环境温度20℃，期望柜内温度35℃，元器件热损耗600w，海拔100m以下。柜内可用电源230V/50Hz。求柜体配置壁装过滤风扇型号。
根据：V = f ·Qv /△ T，代入上述数据为：
V=3.1*600/(35-20)=124 m³/h；
又：R224-230在配套一个出口过滤器时，风量为160 m³/h > 124 m³/h；
故：选择过滤风扇R224-230＋出口过滤器R224-000是合适的。

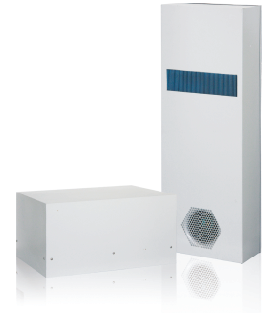

气气热交换器TAP
> 计算公式
qw=[ Qv -（k · A ·△ T）] / △T
Qv：柜内发热量w；K：导热系数w/m²k；A：电气柜有效表面积m²；△T：内外温差k； qw：所需换热能力w/k

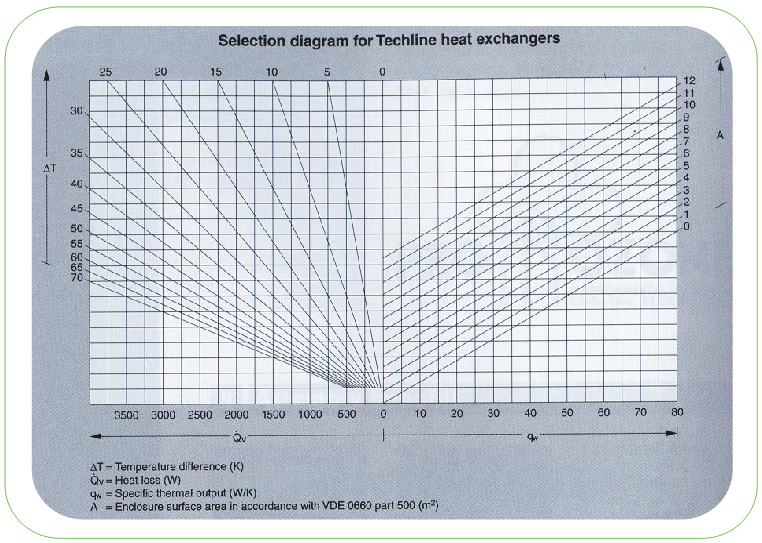

> 特性曲线
> 案例模拟
已知：客户想使用热交换器去帮控制柜（800×2000×800）散热，普通碳钢柜体为单个靠墙，打算使用侧装外挂式安装方式，柜内元件发热量为900W， Tu=30°C, Ti=40°C 。请问选用哪种气/气热交换器？
根据：qw=[ Qv -（k · A ·△ T）] / △T，代入上述数据为：
qw =『900－5.5×【1.4×0.8×(2+0.8)+1.8×0.8×2】×(40-30)』/(40-30)=56.912 w/k；
又：气气热交换器TAP60换热能力为60 w/k > 56.912 w/k；
故：选择气气热交换器TAP60可以满足客需。
制冷机FCC/水气热交换器TAW/再冷却机组RS
> 计算公式
Qk= Qv - （k · A ·△ T）
Qv：柜内发热量w；k：导热系数w/m²k；A：电气柜有效表面积m²；
T：内外温差k； Qk：所需制冷量w

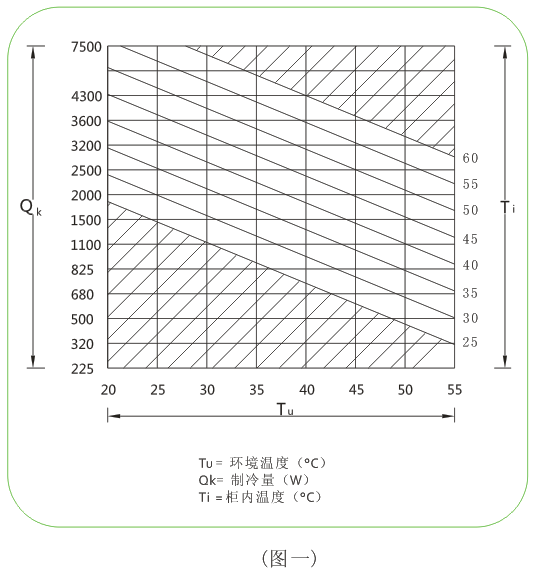

> 特性曲线 (图一)
> 案例模拟
已知： 在一个800×2000×600mm的控制柜，不锈钢材质柜体为四周空旷，内部温度要求控制在 35°C以下，环境最高温度为40°C。必须通过制冷机散热的热量最少要900W。
采用门制冷机，侧面安装，使用哪种型号？
根据：Qk= Qv - （k · A ·△ T），代入上述数据为：
Qk =900－『3.7×【1.8×2×(0.8+0.6)+1.4×0.8×0.6】×(35-40)』
=1005.672 w；
又：门装制冷机5FCC1100SB制冷能力为1100 w > 1005.672 w；
故：选择单门侧板门装制冷机5FCC1100SB可满足客需。
加热器H
> 计算公式
QH =K·A·△T
K：导热系数w/m²k；A：电气柜有效表面积m²；△T：内外温差k；
Qh：所需加热量w

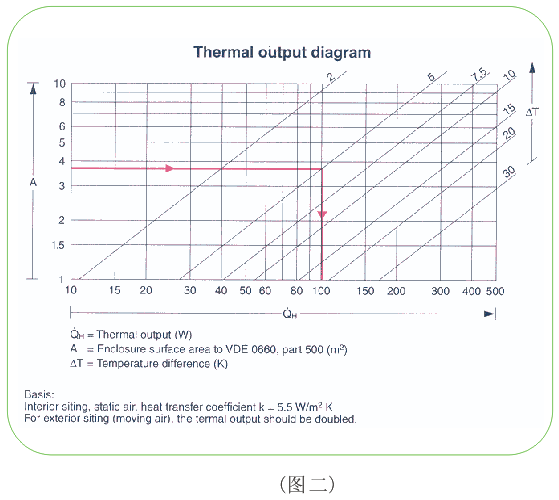

> 特性曲线(图二)
> 案例模拟
已知：一个800×1800×600mm的户外电气柜，不锈钢材质柜体为四周空旷，环境最低温度为－25°C，内部温度要求控制在 ＋5°C以上。采用加热器，请问如何配置？
根据：QH = K · A ·△T，代入上述数据为：
QH =3.7×【1.8×1.8×(0.8+0.6)+1.4×0.8×0.6】×【5-(－25)】
=382.284 w；
又：加热器H400加热能力为400 w > 382.284 w；
故：选择工业加热器H400可以满足客需。
