EMC介绍

> EMC名词解释

        EMC是电磁兼容(Electro-Magnetic Compatibility)的缩写，它包括电磁干扰（EMI）和电磁敏感性（EMS）两部分。由于电气产品在使用时对其它电气有电磁干扰，或受到其它电气的电磁干扰，它不仅关系到产品的工作可靠性安全性，还可能影响其他电器的正常工作，甚至导致安全危险。

        EMC测试是电磁兼容性测试。简单说就是看电子设备抗干扰的能力，人为的制造各类强度的各种电磁干扰来检测电子设备抗干扰的能力。

        MC是指电磁兼容性测试，指令号：2004/108/EC，包括EMI(Electro Magnetic Interference) 电磁干扰测试和EMS（Electro Magnetic Susceptibility ）电磁干扰耐受度测试。

■ EMI测试内容包括： Radiation 辐射测试和Conduction 传导测试
■ EMS测试内容包括：HARMONIC谐波测试EN61000-3-2、FLICKER 电压波动EN61000-3-3、ESD静电EN61000-4-2、RS 辐射抗干扰EN61000-4-3、EFT快速脉冲群EN61000-4-4、SURGE 浪涌EN61000-4-5、CS 传导抗干扰EN61000-4-6、PF 工频磁场EN61000-4-8


> EMC电磁兼容

现状
        电磁兼容性（EMC）是为了使我们的设备或系统能在预定的电磁环境中正常、稳定的工作，并对该电磁环境中的任何事物不构成电磁骚扰，即实现电磁兼容。
        电子装配的高包装密度和不断提高的信号处理速度，常常会导致复杂电子设备、测量和控制系统、数据处理和传输系统产生故障，这些正是电磁影响的根源。
因此最基本的需求是：
■ 防止或减少释放电磁干扰
■ 对电磁干扰有免疫力

分析
1 、 来源
       干扰源可分为：
■ 内部干扰源：人为的，比如技术导致；
■ 外部干扰源：自然的，比如闪电、静电所致；人为的，比如技术所致
        必须要区分故意造成的、影响运行的电磁变量影响，比如无线电信号发送、雷达；与运行中发生；或运行失灵情况下发生的电磁变量影响，比如密集电流磁场情况下，开关接触起火花。

静电释放
        当固体材料彼此摩擦，静电电荷就会增加，并在传导表面快速释放，而在传导性能较差的表面则不会快速释放。通过与传导零件接触，非传导体的电荷的静电电压会通过释放电流方式，干扰甚至破坏电子部件。

2 、 形式
        干扰形式有：电压、电流或电子、磁场、电磁干扰。干扰可经常性发生，也可间歇性发生，还可能以脉冲形式偶尔发生。
■ 最密集干扰影响产生于低压网路开关产生的感应负荷，比如开关用电工具、家用电器、日光灯；
■ 最危险振荡由短路时，断开的保险丝产生

传导干扰
       指干扰电压和电流。原因来自于机械地开关电子设备，通过电子系统，对摩托车、变压器或节流阀所产生的感应电荷特别会引起传导干扰。

场界干扰
       电磁环境中，电子设备和其他设备同时运行，两者都有可能成为干扰能量的释放者和吸收者。

场干扰
       频率极低的电流会产生低频率磁场，会导致干扰电压，或是通过直接的电磁影响，比如计算机、显示器、EGG磁记忆均产生干扰电压。

辐射干扰
       高频率电流和电压在电路中可能会产生电磁波，比如无线电发射站、雷达、微波烘干。反过来，这些操作会在电缆或电子装置中产生干扰电压。

对策
       从实用目的出发，磁场是极为重要的，以下情况会减少磁场影响：
       ■  屏蔽线
       ■  屏蔽箱体
       ■  磁场源距离

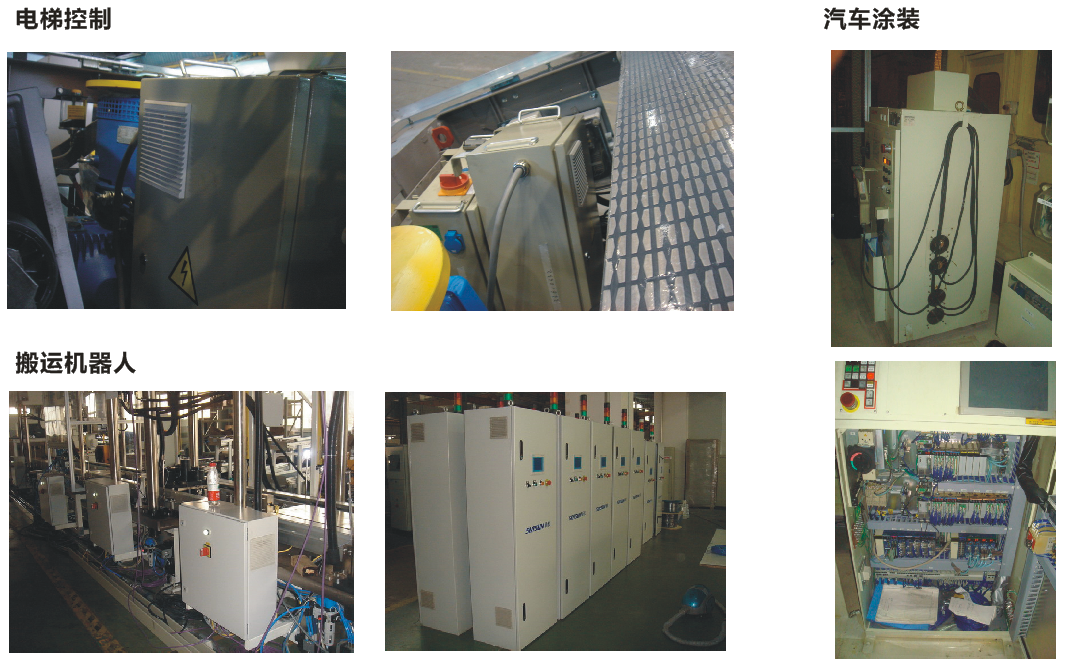

> EMC应用

          采用具备EMC功能的过滤风扇，即R***-EMC即可满足电磁兼容需求。
